Mașină de etichetat automată pe două fețe

Introducere

Mașina de etichetare cu două părți este potrivită pe scară largă pentru produse alimentare, cosmetice, farmaceutice, pesticide și alte industrii. Este o etichetare cu o singură față și dublă pentru sticle plate, pătrate și rotunde. Operare ușoară controlată automat de computer (PLC). Poate schimba cu ușurință specificațiile. Adoptă servomotor, a obținut un control în buclă închisă cu o rată scăzută de funcționare. Eficiență ridicată. Viteza rapida.

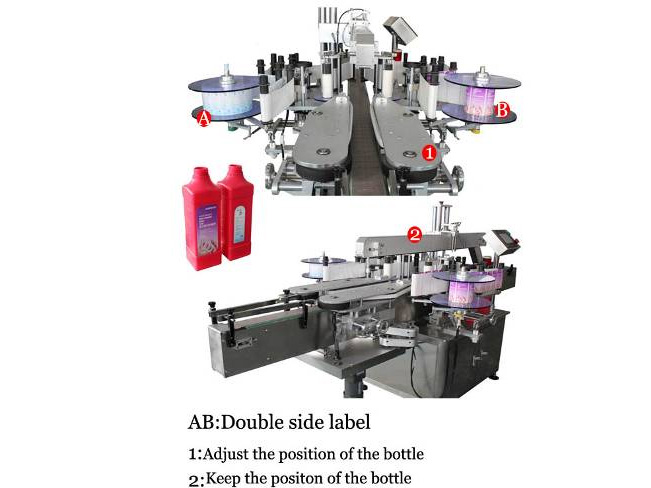

Etichetatorul servo de mare viteză VK-DSL este aplicabil pentru etichetarea unui container plat, pătrat sau alt container cu etichetare față și spate, poate eticheta două etichete pe suprafața față și spate în același timp; Dacă adăugați un dispozitiv pentru sticle rotunde, acesta poate, de asemenea, eticheta sticlele rotunde cu una sau două etichete. Dacă se adaugă un cap de etichetă superior, poate eticheta și o etichetă deasupra sticlelor, cutiilor, capacelor și așa mai departe.

Model: VK-DSL

DescriereLista de componenteAvantajeDetaliile imaginilorVideo de lucruContactați-neProduse asemănătoare

Se aplică pentru etichetarea sticlelor plate, sticlelor rotunde și sticlelor pătrate pe o parte și fețe duble, cum ar fi sticlele plate de șampon, sticlele plate cu ulei lubrifiant, sticlele rotunde pentru loțiune de mână anti-bacteriană și așa mai departe. Două anteturi și etichetarea pe două fețe simultan pot îmbunătăți productivitatea. Această mașină de etichetat este utilizată pe scară largă în industria chimică, cosmetică, petrochimică, farmaceutică și în alte industrii zilnice.

Adaptați-vă cu controlul PLC Mitsubishi, senzorii Omron și LEUZE, servomotor Mitsubishi sau servomotor delta. Este ușor de control și de operare, funcționează stabil și de mare viteză și precizie. Avertizare automată la defecțiuni, fără sticle, fără etichetare.

Model/parametri tehnici	VK-DSL
Viteza de etichetare (buc/min)	120-200 (referitor la dimensiunea materialului și a etichetei)
Precizia etichetării (mm)	± 1.0 mm (dimensiunile materialului și ale etichetei nu sunt luate în considerare)
Dimensiunea etichetei (mm)	(L)10-300mm(H)10-250mm
Dimensiunea materialului (mm)	Φ20-φ120mm(H)40-400mm
Diametrul interior al rolei (mm)	φ76mm
Diametru exterior rola (mm)	Max: Φ320mm
Dimensiunea mașinii (mm)	(L) 2800 * (W) 1400 * (H) 1400 (mm)
Alimentare electrică	AC220V50Hz/60Hz1500W (Poate fi personalizat)

Desen

Desen automat de etichetare pe două fețe

Scopul aplicatiei

(1) Etichete aplicabile: autocolant, folie care nu se usucă, cod electronic de supraveghere, cod de bare etc.
(2) Produse aplicabile: produse cu etichete care trebuie aplicate pe planul lateral, suprafața radiantă laterală mare și suprafața circumferențială.
(3) Industria de aplicații: utilizat pe scară largă în industria cosmetică, electronică, medicină, hardware, plastic și alte industrii.

Flux de lucru:

Amplasarea manuală a produselor lipite (plata turnantă on-line sau pentru manipularea sticlelor) >> Separarea și corectarea automată și transportul produselor >> Testarea produselor >> Etichetarea produselor >> Colectarea produselor etichetate (intrarea în procesul următor) >> Preluare produse.

Principiul de funcționare

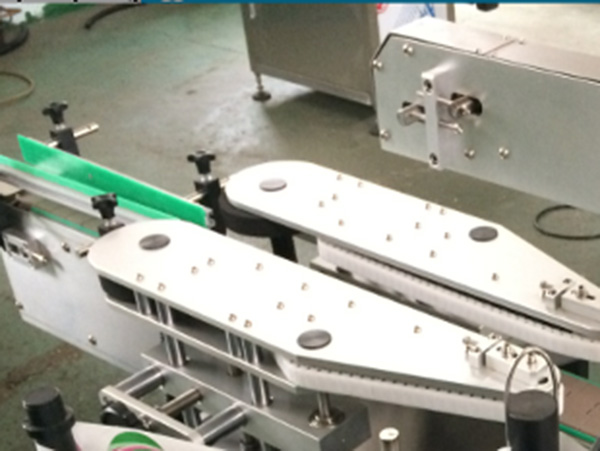

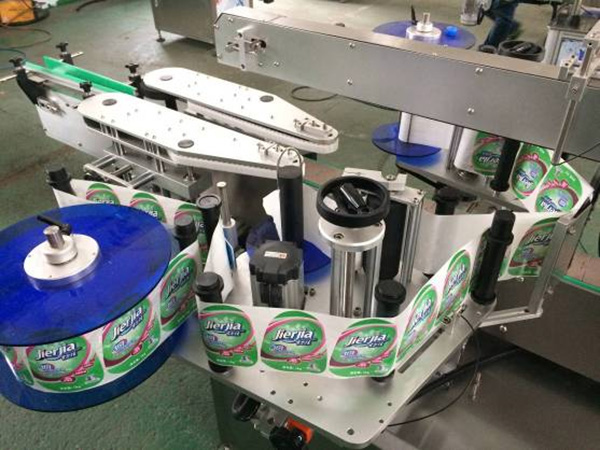

După ce sticlele intră pe banda transportoare a mașinii de etichetat, sticlele sunt introduse la mașina de etichetat cu o viteză constantă. Dispozitivul mecanic de fixare separă obiectele lipite pe o distanță fixă și împinge obiectele lipite de-a lungul direcției benzii transportoare. După sistemul mecanic (roata motoare, roată de etichetare și bobină), roata motoare trage intermitent cureaua de etichete pentru a se mișca, iar eticheta este scoasă din bobină și lipită pe obiectul care urmează să fie lipit prin dispozitivul de etichetare.

Funcții și componente opționale:

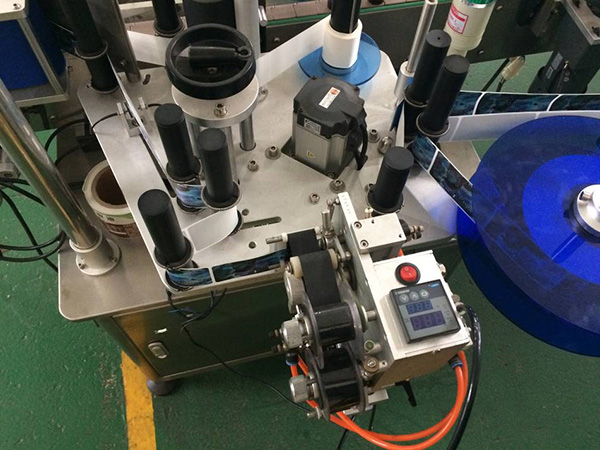

1. Imprimantă de cod: imprimanta la cald poate imprima data producției, data expirării, numărul lotului etc. Marcarea și etichetarea sunt sincronizate pentru a îmbunătăți eficiența producției.

2. Imprimantă cu jet de cerneală: se poate potrivi cu imprimanta cu jet de cerneală de pe piață, se poate pulveriza codul în poziția desemnată a etichetei și se poate combina perfect cu mașina de etichetat.

3. Senzor universal: senzorul obișnuit nu poate detecta eticheta transparentă, așa că trebuie folosit cu ochi electric special importat din Germania.

4. Cititor: citiți codul bidimensional, codul de bare și alte informații, baza de date de produse ușor de stabilit pentru trasabilitatea produsului.

Număr de serie	NUME	PUNCT	marca	tara de origine
1	HMI	1	Siemens	Germania
2	PLC	1	Siemens	Germania
3	Motor de etichetare	1	Panasonic	Japonia
4	Etichetarea driverului motorului	1	Panasonic	Japonia
5	Motor de transport	1	Jiangming	Shanghai China
6	Convertor de frecvență al motorului transportorului	1	Siemens	Germania
7	Motor separator sticle	1	JSCC	Germania
8	Controler motor divizor sticle	1	JSCC	Germania
9	Etichetați motorul	1	JSCC	Germania
10	Etichetați controlerul motorului	1	JSCC	Germania
11	Aparatură electrică de joasă tensiune	1	Tăietor	Franţa
12	Senzor de etichetă	1	OMRON	Japonia
13	Senzor de etichetare	1	OMRON	Japonia
14	Curea dințată sincronă	1	Bando	Japonia
15	Componente pneumatice	1	AirTAC	Taiwan, China
16	Banda rulanta	1	Lilai	Shanghai China
17	cadru	1		Shanghai China
18	Integrarea sistemului	1		Shanghai China

1. Reglarea este simplă, iar scaunele de reglare față și spate, stânga și dreapta, sus și jos, unghiul de înclinare a planului și unghiul de înclinare a planului vertical sunt configurate. Nu există unghi mort pentru schimbarea diferitelor forme de sticle, care îndeplinește cerințele de producție GMP;

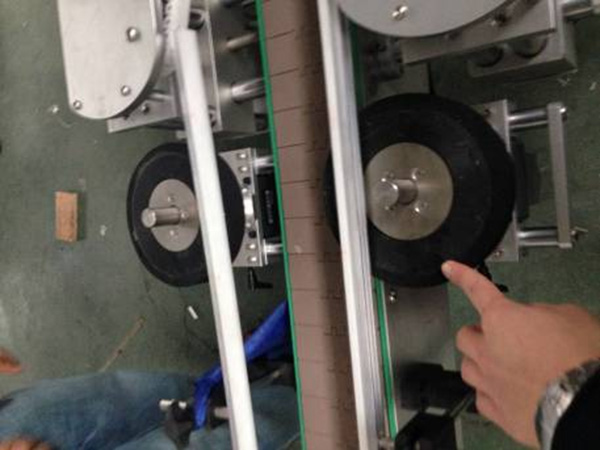

2. Separarea automată a sticlei, elimină eficient separarea sticlei cauzată de eroarea sticlei și îmbunătățește stabilitatea;

3. Are funcție de oprire automată, funcție de numărare a producției, funcție de economisire a energiei (când nu există producție în timpul setat, echipamentul va trece automat în starea de așteptare de economisire a energiei), funcție promptă de setare a numărului de producție, funcție de protecție pentru setarea parametrilor (setarea parametrilor este împărțită în managementul autorităților), ceea ce este convenabil pentru managementul producției;

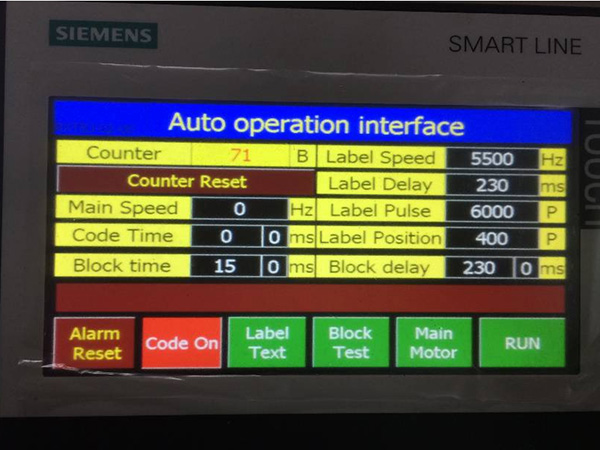

4. Funcție puternică, control ecran tactil color, interfață de operare opțională chineză și engleză, comodă și intuitivă, funcție puternică de memorie de date, poate stoca 50 de grupuri de parametri de etichetare, cu funcție de numărare a producției, funcție de economisire a energiei, funcție promptă de setare a numărului de producție, parametru setarea funcției de protecție, managementul convenabil al producției, comutatorul diferit de etichetare a produselor poate fi realizat printr-o singură tastă, fără depanare repetată, simplă și rapidă Funcție bună de eroare și ajutor;

6. Stabilitate ridicată. Marca de primă linie importată este adoptată pentru standardul de măsurare și senzorul de obiect de măsurare, cu sensibilitate mare de detectare, performanță stabilă și durabilitate; cadrul stabil și durabil și diverse părți adoptă un design modular standardizat cu interschimbabilitate completă și funcționare 24 de ore pentru a asigura siguranță și stabilitate.

7. Este sigur și igienic. Carcasa este realizata din otel inoxidabil SUS304 si aliaj de aluminiu T6. Nu va rugini niciodată și va îndeplini standardul de fabricație excelent GMP;
